Projektet gällde konvertering av öppet expansionskärl till slutet membrankärl i Färentuna, Ekerö, Stockholms län. Utgångspunkten var en äldre vattenburen värmeanläggning med öppet kärl på vindsnivå, vilket medförde syreinträngning, avdunstning och risk för spill vid kokning. Vi började med en genomgång av systemets volym, temperaturintervall och statiska höjd för att räkna fram rätt expansionsvolym och förtryck. Därefter isolerades värmesystemet, delvis tappades ner och det öppna kärlet avlägsnades tillsammans med överfyllnadsledning och avluftning i taknivå. Ny placering för membrankärlet valdes i teknikrum nära panna/värmecentral för enkel service och stabil drift.

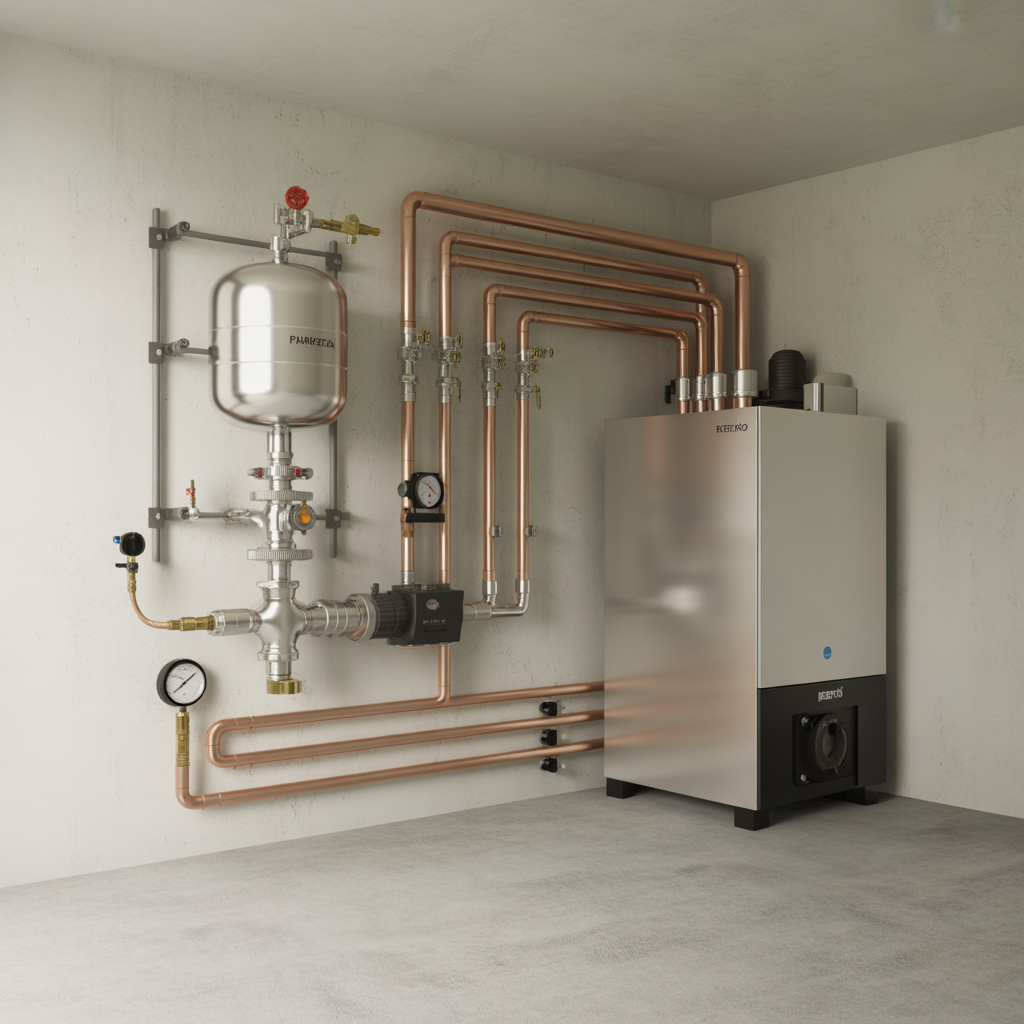

Det slutna systemet byggdes upp med membrankärl monterat på konsol, vibrationsdämpat och försett med serviceventil samt avstängning för framtida underhåll. Vi kompletterade med säkerhetsventil, manometer, automatisk avluftare och påfyllningssats med backflödeskydd enligt SS-EN 1717. Rördragningen utfördes i koppar/galvat stål beroende på anslutningspunkt, med press- eller lödförband dimensionerade för anläggningens drifttryck. Alla nya ledningar isolerades för att minska värmeförluster och kondens. Samtidigt rensades smutsfilter och vi passade på att se över befintliga avstängningsventiler för att säkra driftsäker service framåt. Eventuella våtrumsarbeten koordinerades med extern entreprenör inom badrumsrenovering Stockholm.
Efter installation fylldes och avluftades systemet i flera steg. Förtrycket i kärlet ställdes in mot anläggningens statiska höjd och kontrollerades med kalibrerad manometer. Vi genomförde täthetsprovning och funktionsprov av säkerhetsventil och automatavluftare, följt av provdrift där framledningstemperaturen höjdes successivt medan systemtrycket loggades. Tryckkurvan låg inom beräknat intervall utan öppning av säkerhetsventilen. Arbetet avslutades med egenkontroll enligt branschpraxis (bl.a. AMA VVS & Kyla), märkning av komponenter och överlämning av drift- och skötselanvisning. En uppföljande kontroll utfördes efter några dygns drift för att bekräfta stabilt tryck och tyst gång.
Fundera du också på att konvertera till slutet expansionskärl i ditt värmesystem, hör av dig så går vi igenom förutsättningar och lämplig lösning för din anläggning.
